礦用低壓漏電試驗裝置

產品主要用途及其適用范圍

產品適用于煤礦井下含有甲烷、煤塵等爆炸性氣體混合物的環境中，在交流 50Hz，額定電壓為660/1140V的中性點不接地的三相供電系統中，接在供電網絡末端，可根據供電網絡電壓等級選擇試驗電阻進行遠方漏電試驗。產品體積小、重量輕，安裝使用方便，動作靈敏可靠，可重復利用，并下電氣設備搬家倒面過程中，該設備拆卸安裝簡單。

產品特點

該裝置操作方便，由專職電工一人即可做試驗。試驗更方便，更安全，試驗跳閘后可以使用遙控器直接對上一級饋電開關進行復位、送電，減少了操作時間;由專職電工一人每班可對多個地點進行試驗，提高了作業效率。

作業過程中不必打開開關上腔接線，操作全程不需要接線或接電阻，試驗電阻集成在試驗裝置內部只需使用遙控器操作即可。

不僅可以試驗上一級饋電開關的漏電保護是否有效，還可以通過液晶顯示屏觀察跳閘的動作時間能更真實地了解上一級饋電開關的漏電保護裝置的響應速度。另外還可以查詢漏電試驗的歷史記錄，讓管理者對漏電試驗相關人員進行工作監管。

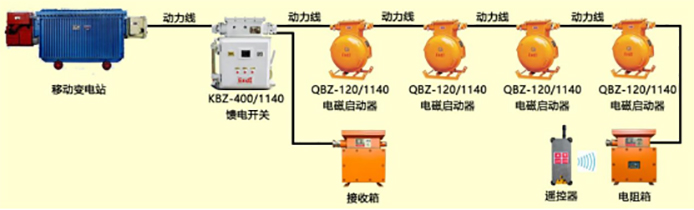

有兩種安裝方式可以雙向操作試驗，滿足用戶在實際測試環境中的需求:既可以從遠方用電設備電源側向饋電開關負荷側發送合閘信號，也可以從饋電端發送試驗信號，向下端的用電設備進行漏電試驗檢測。具體安裝方式根據用戶使用要求選擇配置。

執行標準:

GB/T3836.1-2021;GB/T3836.2-2021:Q/WRF017-2023。

工作環境：

(1)適用場所：煤礦井下或地面煤倉；
(2) 工作溫度： 0-40’C;
(3) 平均相對濕度：不大千 98% c +25·c);
(4) 在有甲炕氣體和煤塵的煤礦井下工作；
(5) 在無淋水、積水的地方；
(6) 無劇烈沖擊和振動的地方；
(7) 大氣壓力 80Kpa-106Kpa;
(8) 污染等級： 3級。
